一、 概述

由于开关柜是变电站非常重要、且昂贵的电能连接设备。如果保护不及时，或是重要部件无监测就可能造成开关柜烧毁，所造成的长时间停电停产，其损失更是不可估量。为提高开关柜运行可靠性,降低故障风险,减少因故障引起的经济损失,在开关柜内加装各类监测传感器以及开关柜综合智能监控设备精 准 全 面掌控开关柜内设备运行状态，可视化呈现各设备参数、运行曲线，一屏尽览全局，异常即时告警。可实现开关柜的一键顺序操控等操作，实时监测数据在线监测其运行参数,并通过分析和处理监测数据,实现其运行状态检测和异常情况诊断，大幅提升操控便利性与安 全性，保障运维人员及时发现问题,为其提供决策依据。

一、 方案目标

本方案以 “让运维更简单、更安 全、更高 效” 为核心，通过智能化技术实现对开关柜全生命周期的精 准管控，具体目标包括：

1.实时全 面监测：突破传统巡检的局限性，实现对开关柜内电缆接头、电气触头、母排等关键部位的温度，开关柜柜内局放及弧光传感器实时监测，杜绝开关柜因放电、拉弧等现象引起的开关柜故障、损坏，保护用户的用电安 全。

2.智能诊断与预警：利用前端传感器完成对开关柜的状态采集与感知，通过综合智能监控设备的强大边缘计算能力与系统平台完成对监测数据实时采集、实时分析，自动识别开关柜温升、弧光、局放等隐患，发现故障并及时报警，为电力系统的稳定运行提供保障。

3.实现安 全操作、提升运维效率：通过开关柜可视化一键顺控设备，可远程完成对配电室内开关柜的远程操作，通过柜内摄像设备完成一键顺控可视化确认，避免误操作。系统极大程度降低了人工操作漏项、缺项的风险，提升了工作效率和准确率。系统通过远程操控，大幅度缩减运行人员的操作时间，并有效减少操作人员的工作量，降低企业的人工成本。“一键 顺控”功能对于智能变电站具有补充作用，符合国网南网开关柜的操作规程。

二、 功能介绍

智能操显：是现代电力系统中一种集多种功能于一体的智能化设备，涵盖传统操显装置的全部功能，包括温湿度数字显示控制、动态模拟图、操作功能、电力参数测量、高压带电显示、通讯及验电等功能。能存储各对象动作时的电流波形曲线，并计算出其动作时间、平均动作电流、*大动作电流及能量消耗，同时将每次动作波形与其标准波形对比得出相似度，综合上述数据得出被检测对象的健康度。

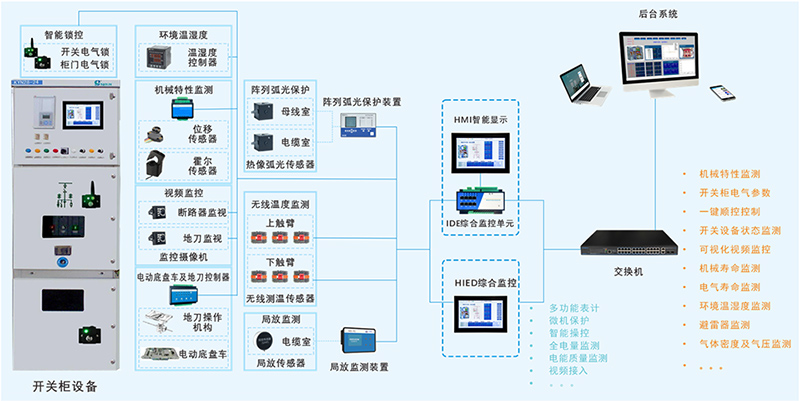

综合监控：通过综合监控单元对开关柜实时监测，包含开关柜模拟量数据、 状态数据、并对数据进行分析、开关柜控制，综合监控单元具备强大的通讯功能，具备数据多种通讯规约上传至后台软件，对开关柜进行 全 面、实时、高 效的监测与管理。

智能诊断：通过对断路器分合闸动作过程中的分/合闸线圈和储能电流、时间、电压的监测和实时录波分析。通过装置内对数据的处理、分析、计算，对母线、断路器、电缆连接处进行时温度监测，开光柜内进行局部放电监测，通过设置阀值发出告警信号，装置的实展示温度、实际开关柜运行电流值核局部放电次数。将检测结果与设定的参数值进行对比，对高压断路器运行的状态进行实时评估，判开关柜劣化情况和分析衰化趋势，并上传数据到监控层进行预警。

一键顺控：通过对电动底盘车及地刀控制器进行控制，根据底盘车、接地刀和断路器的机械位置和电气状态，自动完成断路器顺序化操作；对开关柜内断路器及接地刀进行位置的实时查看，实现一键顺控状态视频双确认。

防误可视：覆盖传统微机五防功能，取消传统五防锁具，改为基于物联网的综合智能锁具，实现对开关柜前后柜门的手动操作设备的在线监控，无需核对电脑钥匙的对应状态，避免走空程序，防止误操作及误入间隔，人员往返穿梭等问题，同时作为一键顺控操作的必要条件。
