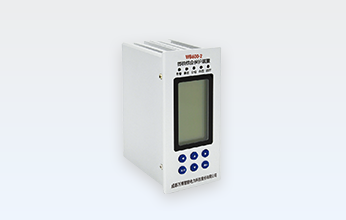

WB600-2 系列保护测控装置
时间:2020-12-03 15:49 来源: 万博智电点击:
次
产品简介|Description WB600-2系列保护装置是为适应各种企业配电站自动化的需要，在总结多年来电站自动化系统开发、研究经验的基础上，根据企业的需求，运用新技术、新工艺而退出的
产品简介|Description
WB600-2系列保护装置是为适应各种企业配电站自动化的需要，在总结多年来电站自动化系统开发、研究经验的基础上，根据企业的需求，运用新技术、新工艺而退出的新一代集保护、检测、控制、通信于一体的新型数字式电站自动化系统。该系列保护装置分为综合保护、线路保护、异步电动机保护、站用变（配变）保护、电容器保护、电压互感器监测保护和备自投保护，订货时需说明。
WB600-2系列保护装置系统适用于各种工矿企业的配电站、电动机及泵站等的保护及测控。提供就地监控功能，界面友好，满足值班人员和继保人员的不同要求。
技术指标|Technical indicators
1、额定数据
交直流电源： AC/DC:85-264V
交流电流： 5A或1A（订货时指明）
交流电压： 57.7V或100V（订货时指明）
频 率： 50Hz
2、功耗
交流电压回路：<0.5VA/相（额定电压下）
交流电流回路：<0.5VA/相（In=1A）；<1VA/相（In=5A）
直 流 回 路：正常<15W；跳闸<25W
3、遥测量计量等级：电流：0.5级；电压：0.5级
4、遥信分辨率：小于2ms
5、信号输入方式：无源节点
6、模拟量输入
外部电流及电压输入经隔离互感器隔离变换后，由低通模拟滤波器输入至模数转换器。CPU经采样数字处理后，构成各种继电保护器，并计算各种要测量。
保护电流进过装置的保护CT，电压信号（UA、UB、UC、UO等）经过PT，转换成电压信号。然后经过低通滤波和抗干扰器件、保护电路、运算放大器后输入到A/D，转换成数字信号进入CPU，经过运算后进行保护。
保护装置中实时数据显示部分，用户可以根据实际需要在定值参数中自行设置显示一次值或二次值。
7、过载能力
交流电流回路：2倍额定电流连续工作；10倍额定电流工作10s；20倍额定电流工作1s；
交流电压回路：1.2倍额定电压连续工作；
电源回路：85V-264V电压范围正常工作。
8、绝缘性能
所有电路与外壳间的绝缘电阻在标准实验条件下不小于100M欧；
所有电路与外壳间的介质强度能耐受交流20Hz、电压2KV（有效值）、历时1min的试验而无绝缘击穿或闪络现象。
9、抗干扰性能
电流回路、交流输入回路、开入回路、开出回路的端子与外漏的非导电金属外壳之间，在规定的试验大气条件下，能耐受幅值为5kv的标准雷电波短时冲击检验。
1MHz及100kHz的振荡波干扰：符合GB/T17626.12-1998《振荡波抗扰度试验》（等同于IEC61000-4-12:1995）振铃波试验4级和阻尼振荡波试验3级（均为最高等级）。
浪涌干扰：符合GB/T17626.5-1999《浪涌（冲击）抗扰度试验》（等同于IEC61000-4-5:1995）4级（4kv）标准。
抗静电放电干扰：符合GB/T17626.2-1999《静电放电抗扰度试验》（等同于IEC61000-4-2:1995）4级（8kv）标准；
快速瞬变脉冲群干扰：符合GB/T17626.4-1998《快速瞬变脉冲群抗扰度试验》（等同于IEC61000-4-4:1995）4级（电源回路4KV，信号回路2KV）标准；
抗脉冲磁场干扰：符合GB/T17626.9-1998《脉冲磁场抗扰度试验》（等同于IEC61000-4-9:1993）5级（1000A/m）标准；
抗辐射电磁场干扰：符合GB/T17626.3-1998《辐射磁场抗扰度试验》（等同于IEC61000-4-3:1995）5级（10A/m）标准。
10、可靠性指标
MTBF（平均无故障运行时间）：>30000h
MTTR（平均故障修复时间）：<3.5h
11、运行环境
工作温度：-10℃-70℃
储存温度：-40℃-85℃
由存储温度恢复到工作温度范围内后装置正常工作、不施加激励量，不出现不可逆变化。
产品特点|Product characteristics
-
集保护和测控功能于一体。
-
主CPU采用告诉32位ARM芯片。
-
提供RS485通讯方式，数据应用层采用MODBUS协议。
-
采用128x64点阵显示液晶器，显示内容丰富明了，外型美观。
-
硬件和软件设计均模块化，便于升级和扩展功能。
