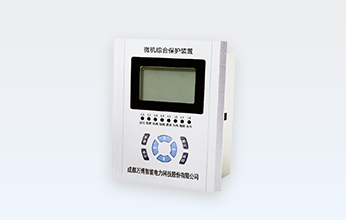

WB600-1 系列微机综合保护装置

时间:2020-12-03 15:48 来源: 万博智电点击:

产品简介|Description WB600-1系列微机保护装置是适应电力系统各发电厂、变电站、配电站等对继电保护的要求而专门开发的新一代微机型继电保护设置。为35kV及以下电压等级架空线路、电

产品简介|Description

       WB600-1系列微机保护装置是适应电力系统各发电厂、变电站、配电站等对继电保护的要求而专门开发的新一代微机型继电保护设置。为35kV及以下电压等级架空线路、电缆线路、变压器、电动机、电容器PT柜等一次设置提供完善的保护功能。
       WB600-1系列微机保护装置由高度集成、总线不出芯片的32位处理器、高精度电流电压互感器、高绝缘强度出口中间继电器、高可靠开关电源模块等部件组成。具有高集成度、保护配置齐全、抗干扰能力强、功耗小、抗恶劣环境等优点,特别适合于直接分散安装在开关柜上。



技术指标|Technical indicators

环境温度:-10℃-+55℃;湿度:5%-95%;气压:86-106KPa
工作电源:交直流通用(AC85V-AC264V,DC110,DC220V)
CT二次额定电流:额定5A(标准型号),额定1A(1A订货时需注明)
PT二次额定电压:100V
额定频率:50Hz
功率消耗:工作电源不大于10W,交流回路不大于0.5VA
测量范围:相电流0.1In-20In、零序电流0.1A-5A、电压1.2Un
测量精度:电流<2%,电压<2%
开入回路:     装置内部提供直流24V(无需外部电源,外部开入只需提供干接点)
开出接点:DC220V,5A电流(纯阻性负载)
绝缘电阻、介质强度和冲击电压
绝缘电阻:≥100MΩ
介质强度:2kV,50Hz,1min
冲击电压:5kV,(1.2/50)us
振动:符合IEC60255-21-1中3.2.1、3.2.2的有关规定。
冲击:符合GB/T14537-1993中4.2.1、4.2.2的有关规定。
碰撞:符合GB/14537-1993中4.3的有关规定。
抗电磁干扰性能
GB/T14598.13-2008标准III级震荡波抗扰度检验合格。
GB/T14598.14-1998标准III级静电放电抗扰度试验合格。
GB/T14598.9 -1998标准III级射频电磁场辐射抗扰度试验合格。
GB/T14598.10-2007标准III级电快速瞬变抗扰度试验合格。
允许过载能力
2倍额定电流:连续工作
10倍额定电流:10S
40倍额定电流:1S
1.2倍额定电压:连续工作
1.4倍额定电压:10S

产品特点|Product characteristics

  • 采用新型高集成度32位单片机开发平台,总线不出芯片,抗干扰能力好。
  • 采用统一的硬件框架、软件平台,产品一致性好。
  • 装置采用全密封铝合金结构,抗电磁干扰能力强,外形美观,安装方便。
  • 保护功能灵活齐全,各种保护功能均可以投入或退出。
  • 模拟量输入、开关量输入、电源输入及通信接口均采用了变压器隔离、光电隔离、TVS保    护的抗干扰措施,使得装置的抗干扰能力特别强。
  • 装置具备完善的自检功能,当发现装置工作不正常时及时给出报警信号,并闭锁保护出口,保证装置不误动。
  • 实时时钟有单独的晶振支持,带有备用电池,时钟即使在装置掉电后也能正确走时,使装置能准确记录各种信息。
  • 装置具有三级看门狗,外部硬件看门狗、CPU硬件定时器看门狗和软件看门狗,使装置在任何情况下不会死机。
  • 具有高速光耦隔离的RS485通信接口,通信稳定可靠,并向用户提供开放的通信协议,方便实现综合自动化。
  • 装置中软件采用模块化设计,具有多种冗余措施,并经过长时间的现场运行考验,程序运行稳定可靠。
  • 采用全中文液晶显示界面,多层菜单显示,显示信息丰富,人机界面友好,无需复杂培训即可完成调试工作。
