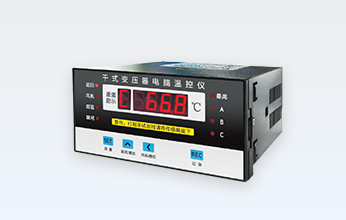

WB15系列干式变压器温控仪

时间:2020-12-03 15:20 来源: 万博智电点击:

产品简介|Description WB15-TC10系列温控仪是为风冷干式电力变压器可靠运行而设计的新一代多功能电脑温控制器。利用预埋在干式电力变压器三相绕组线包中的三中Pt100铂热电阻来检测干式


产品简介|Description

   WB15-TC10系列温控仪是为风冷干式电力变压器可靠运行而设计的新一代多功能电脑温控制器。利用预埋在干式电力变压器三相绕组线包中的三中Pt100铂热电阻来检测干式电力变压器线包的温升,并根据温升自动控制冷却风机的启停、超温报警直至超高温跳闸以保证干式电力变压器的安全运行。由于采用国际前沿的德国RISC单片计算机并结合先进的I2C存储与调整技术,根据JB/T7631标准设计而成,使得温控器具有结构简单,运行可靠,极强的抗干扰能力。同时温控器还具有“黑匣子”功能,可记录停电前三个绕组线包的温度以及本机的工作状态。



技术指标|Technical indicators

使用条件:环境温度:-10℃~+55℃
     相对温度:5~95%
     大气压:60~160Kpa
     工作电压:AC170~AC250V(48~60Hz)
测量范围:-30.0~200℃
分  辨  率:0.1℃
测量精度:±1℃
控制精度:±1℃
功  耗:<8VA
重  量:<1Kg
传感器参数:Pt100
抗干扰性能:符合JB/T7631标准
触点容量:风机   AC125/10A或AC220/7A    三组(选配)
     或单相有源风机AC220/21A    一组
     超温报警AC125/10A或AC220/7A    一组
     超温跳闸AC125/10A或AC220/7A    一组
仪表外型尺寸:80×160×134mm  嵌装开孔尺寸:152×77mm
