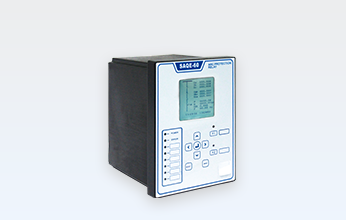

SAQE-60微机保护测控装置
时间:2022-07-07 09:45 来源: 万博智电点击:
次
SAQE-60 系列微机保护测控装置,集成保护、监视、测温、弧光、控制和通讯于一体。对供配电网络的线路、电动机、配电变压器、电容器组、电抗器、备自投、PT等的保护功能有广泛的选择性。
产品简介|Description
SAQE-60 系列微机保护测控装置,集成保护、监视、测温、弧光、控制和通讯于一体。对供配电网络的线路、电动机、配电变压器、电容器组、电抗器、备自投、PT等的保护功能有广泛的选择性。
技术指标|Technical indicators
通用型:线路、电动机、电容器、变压器、变压器后备。
差动型:变压器差动、电动机差动。
备自投:进线+备自投、母联备自投。
PT保护:母线PT保护。
工作电源:85-264V ac/dc。
标配模拟量输入:PT:100V,CT:1/5A自适应通道。
标配通讯规约:MODBUS/IEC103。
标配功能:10*IN,8*OUT,1*RS485,1*USB调试口,1*RJ45(10/100M)。
装置类别|Device categroy
通用型:适用于35KV及以下电压等级的非直接接地或小电阻接地系统中,线路、中小型电动机、电容器、变压器、变压器后备保护测控,共计47种保护功能。
差动型: 适用于35KV及以下电压等级的双绕组变压器的差动及低压侧后备、大中型电动机保护测控,共计48种保护功能。
备自投:适用于35KV及以下电压等级的进线开关、母联分段开关的备自投及保护测控,共计34种保护功能。
PT保护:适用于35KV及以下电压等级的母线电压互感器的保护测控,共计18种保护功能。
