当前位置: 主页 > 新闻资讯 > 公司资讯 >

分布式智能开关柜监控装置

时间:2024-04-25 15:53 来源: 万博智电点击:

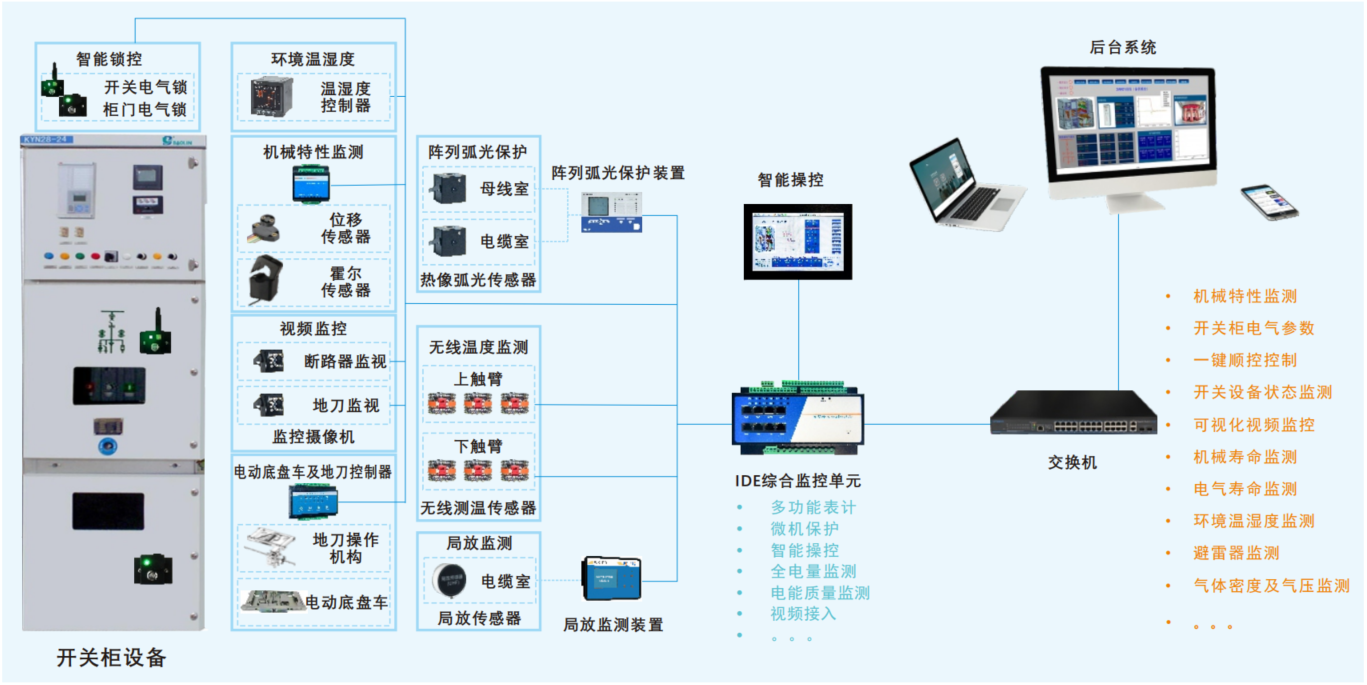

分布式智能开关柜监测装置正是基于这一需求而设计的,它通过集成先进的传感技术、通信技术和数据处理技术,实现了对开关柜的实时监测、故障诊断和远程控制,配套WB-SCNR2000防误可视化顺控系统,有效提高电力系统的运行效率和安全性。

  随着电力系统的不断发展和完善,对电力设备的监测与控制要求也日益提高。开关柜作为电力系统中的重要组成部分,其运行状态的稳定性和安全性对于整个系统的稳定运行至关重要。分布式智能开关柜监测装置正是基于这一需求而设计的,它通过集成先进的传感技术、通信技术和数据处理技术,实现了对开关柜的实时监测、故障诊断和远程控制,配套WB-SCNR2000防误可视化顺控系统,有效提高电力系统的运行效率和安全性。



功能介绍

智能操显:
包含操显的全部功能,可完全替代传统的操显装置,具体功能有断路器状态显示、断路器位置显示、接地开关位置显示、弹簧储能显示、高压带电显示、分合闸功能等。能存储各对象动作时的电流波形曲线,并计算出其动作时 间、平均动作电流、最大动作电流及能量消耗,同时将每次动作波形与其标准波形对比得出相似度,综合上述数据得出被检测对象的健康度。

综合监控:通过综合监控单元对开关柜实时监测,包含开关柜模拟量数据、状态数据、并对数据进行分析、开关柜控制,综合监控单元具备强大的通讯功能,具备数据多种通讯规约上传至后台软件,对开关柜进行全面、实时、高效的监测与管理。

智能诊断:通过对断路器分合闸动作过程中的分/合闸线圈和储能电流、时间、电压的监测和实时录波分析。通过装置内对数据的处理、分析、计算,对母线、断路器、电缆连接处进行时温度监测,开光柜内进行局部放电监测,通过设置阀值发出告警信号,装置的实展示温度、实际开关柜运行电流值
核局部放电次数。将检测结果与设定的参数值进行对比,对高压断路器运行的状态进行实时评估,判开关柜劣化情况和分析衰化趋势,并上传数据到监控层进行预警。

一键顺控:通过对电动底盘车及地刀控制器进行控制,根据底盘车、接地刀和断路器的机械位置和电气状态,自动完成断路器顺序化操作;对开关柜内断路器及接地刀进行位置的实时查看,实现一键顺控状态视频双确认。

防误可视:覆盖传统微机五防功能,取消传统五防锁具,改为基于物联网的综合智能锁具,实现对开关柜前后柜门的手动操作设备的在线监控,无需核对电脑钥匙的对应状态,避免走空程序,防止误操作及误入间隔,人员往返穿梭等问题,同时作为一键顺控操作的必要条件。
