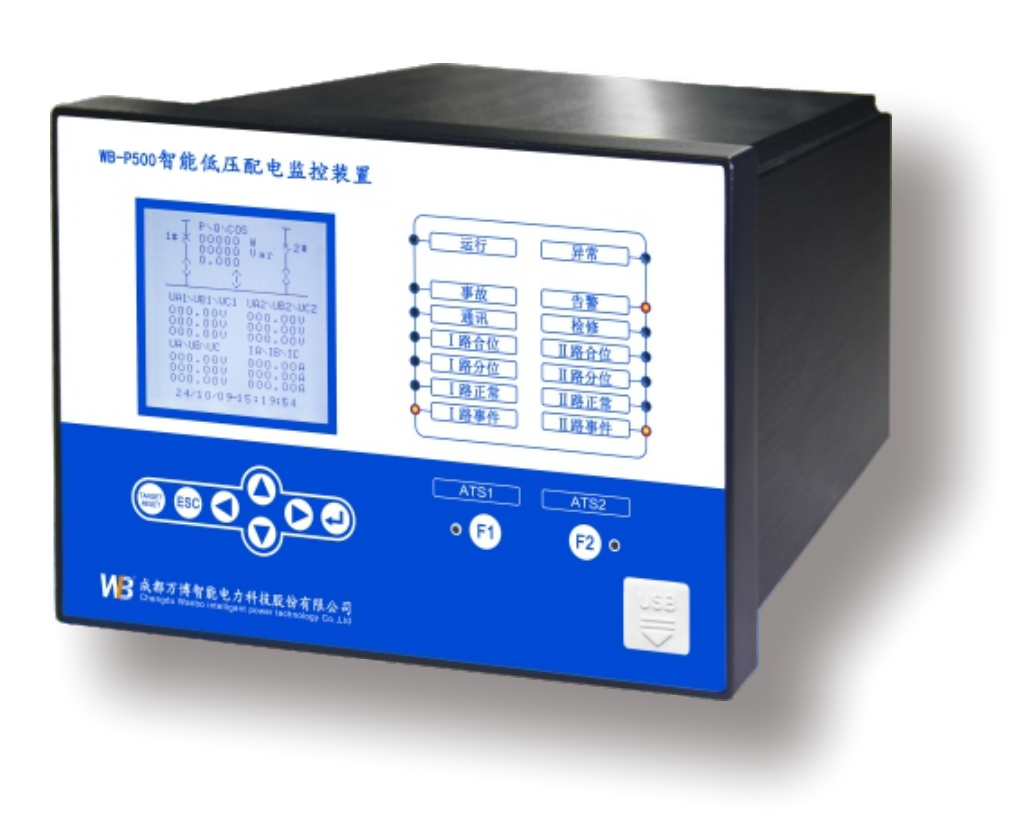

WB-P500 智能低压配电监控装置
时间:2024-10-23 17:49 来源: 未知点击:
次
智能低压配电监控装置具有通信管理功能、电量采集功能、事件记录功能、四遥功能以及双路电源切换ATS控制和监测功能等，使低压柜的所需功能高度集中化和智能化。通过集成先进的通信技术和数据分析算法，装置可以实时上传低压柜的电量数据、运行状态和故障信息到上端系统，为运维人员的决策和优化提供强力支撑。
智能低压配电监控装置具有通信管理功能、电量采集功能、事件记录功能、四遥功能以及双路电源切换ATS控制和监测功能等，使低压柜的所需功能高度集中化和智能化。通过集成先进的通信技术和数据分析算法，装置可以实时上传低压柜的电量数据、运行状态和故障信息到上端系统，为运维人员的决策和优化提供强力支撑。
交流电量采集：
采样两路进线电压；
采样一路进线电流；
采样母线电压、电流、频率、功率、功率因数；
交流故障告警，交流低压报警、交流过压报警、交流过流报警、过负荷报警、缺相切换；
交流双路切换ATS控制和监测
两路交流进线切换管理，控制ATS的投切，监测ATS的工作状态，并显示工作状态，含电源备自投功能；
内建三种工作管理模式来操作A T S一路优先、二路优先、二路自动；
事件和告警
实时记录告警事件，掉电不丢失，事件时间分辨率为1ms，可记录事件的产生时间、事件名称和相关电量数据；可以上传到上端系统，也可以在界面查看，可用于分析故障或事件产生的原因。
部分告警可以通过信号继电器输出，最多10路输出。
远程通信功能
具备7路标准的R S 4 8 5接口和3路以太网接口，以太网接口下使用M O D B U S _ T C P协议，支持I E C - 1 0 4或I E C - 6 1 8 5 0 , R S 4 8 5接口下使用MODBUS协议可以直接接入综合自动化控制系统，在上位计算机中进行“四遥”操作。
监控装置本身可以接入38路开关量信号，WB-P500监控装置和WB-P500N采集装置配套使用，采集馈线开关状态，每个WB-P500N采集装置可接入78路开关量信号，每台WB-P500监控装置最多可挂接16个WB-P500N采集装置。
